主板跳线是一种常见的电缆附件，其主要作用是改变针脚与线的接触方式，以满足不同的主板定义。在贝博BB机中，主板跳线通常被用于硬盘、PCIe插槽、串口和BIOS等接口的配置和调整。通过正确的跳线设置，可以实现不同接口的协同工作，达到最佳的性能表现和功能扩展。
先来说说主板，我们举例一款研华科技的AIMB-501G2主板。因为研华科技，大家比较熟知。

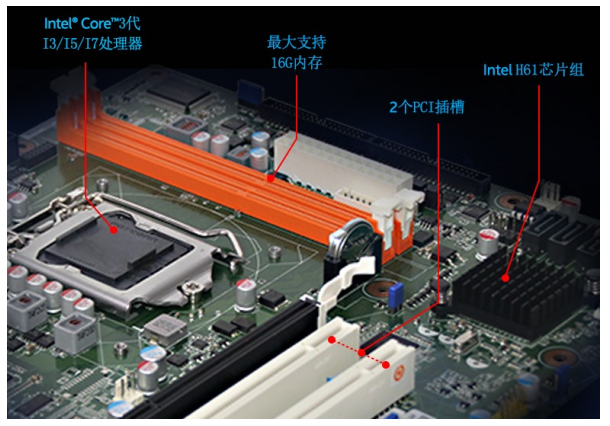

（研华501G2主板）
比如这样一款主板，我们在其上面进行硬盘跳线，该如何操作呢？常规来说，如果我们一台贝博BB机主板只安装了一块硬盘，这个时候我们是没需要进行主板跳线的设置。如果安装多硬盘时，可能就需要进行主板硬盘跳线设置了。跳线位置多在硬盘后面数据线接口和电源线接口之间。只是现在硬盘的跳线已经很少见了，这里就不做太多说明了。

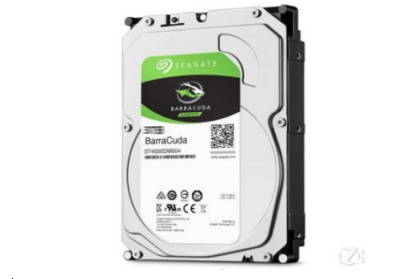

�。ㄏ＝�1T硬盘）
主板PCIE跳线，这里我们举例一款我们东田贝博BB的WQ370MA这块主板来做说明。这是一款支持8代CPU的主流贝博BB机，这款主板的结构从表面看接口还是很丰富的，有7个PCIE，可以扩展网口、串口、USB接口等，但是实际应用中是不能完全使用，需要我们进行跳线处理。

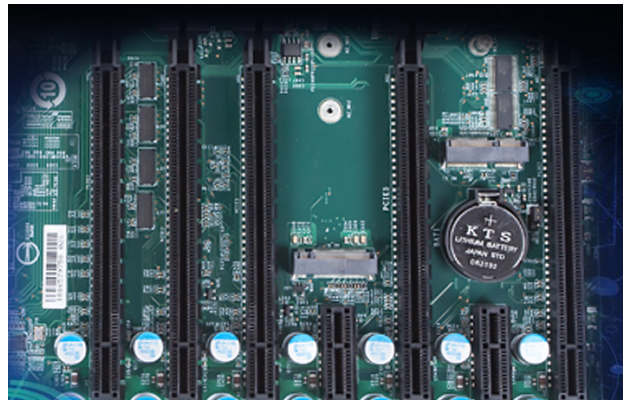

�。�8代主板WQ370MA）

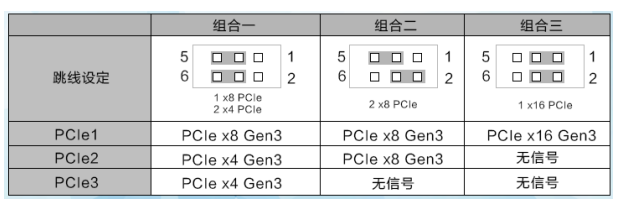

这里呢，我们就需要对主板进行跳线设置，这款主板我们设置成三种PCIE组合模式，如下图所示：
�。ㄖ靼逄吆蟮拇韕cie结构模式）
关于如何给这样的主板PCIE进行跳线，其实是一种跳线设定，如果您不是很专业，可以参照我们的主板说明书进行设置或者由我们厂家直接设置好。
串口跳线，我们再来看一下。操作起来也是相对比较简单，就是我们的跳线帽所扣的位置即是我们要接通的地方，如下图所示：
�。ù谔撸�
从这张图，我们可以看出，当我们闭关2和4接口的时候，默认该串口功能是232接口；当我们关闭3和4接口的时候，默认该串口输出电压是5V输出；同理，最后一个，当我们关闭了4和6接口的时候，默认串口输出电压是12V。
最后，我们再来讲讲这个主板跳线-BIOS。

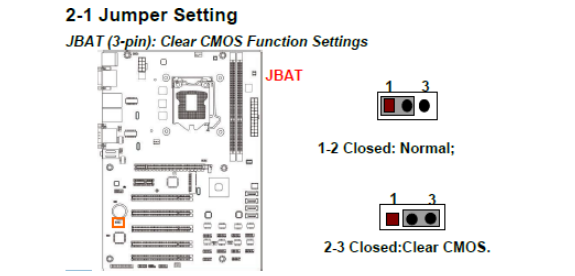

�。˙IOS跳线）
如上图所示，我们的BIOS设置，同样的，当我们跳线帽扣住位置是3，关闭1和2，我们的BIOS模式是正常的；当我们关闭2和3，跳线帽扣住位置是1，此时我们BIOS默认为接电和接静电线，也就是说我们的贝博BB机此时BIOS是恢复出厂设置，只是可通电状态，不用进行BIOS设置。
好了，以上就是我们说的贝博BB机主板跳线相关知识，也简单介绍了硬盘跳线、pcie跳线、串口跳线、BIOS跳线的所代表的意义。其实，所谓跳线，就是当我们针脚上接触到的接口发生变化时，对应的接口参数也就发生了变化，这就是跳线的真实定义。
